Димохід: Варіанти встановлення та правила монтажу

Зовнішнє розміщення

Один із поширених способів встановлення димоходу — його розміщення із зовнішнього боку будівлі. Цей метод часто застосовується під час монтажу котла або каміна в уже побудованому будинку. У цьому разі димохід виводиться назовні через стіну для видалення продуктів згоряння від опалювального обладнання.

Порядок монтажа

Монтаж починається від опалювального пристрою. Діаметр і висота димохода підбирають залежно від характеристик обладнання та рекомендацій виробника. Діаметр димоходу ніколи не має бути меншим за діаметр вихідної патрубка агрегату.

Під час розрахунку діаметра каналу треба враховувати, що згідно з ГОСТ 9817-95, площа перерізу димохода має становити не менш ніж 8 см2 на кожен кіловат потужності апарата. Також, згідно з НПБ 252-98, швидкість руху димових газів у каналі має бути в діапазоні від 0,15 до 0,6 м/с.

Під'єднання димоходу до опалювальних приладів відбувається через перехідники або елементи системи, як-от труби, коліна або трійники. Стиркування двхстенних труб вимагає додаткового перехідного вузла, а місця з'єднань закріплюються хомутами.

Елементи димоходу всередині приміщення залежать від положення вихідного патрубка агрегату та напрямку каналу. Прохід димохода через стіни вимагає використання ізоляції, щоб гарантувати безпеку. Горизонтальні ділянки димохода знижують тягу, тому їх довжина за СніП не має перевищувати 1 метр. За потреби встановлюються трійники для чищення горизонтальних ділянок.

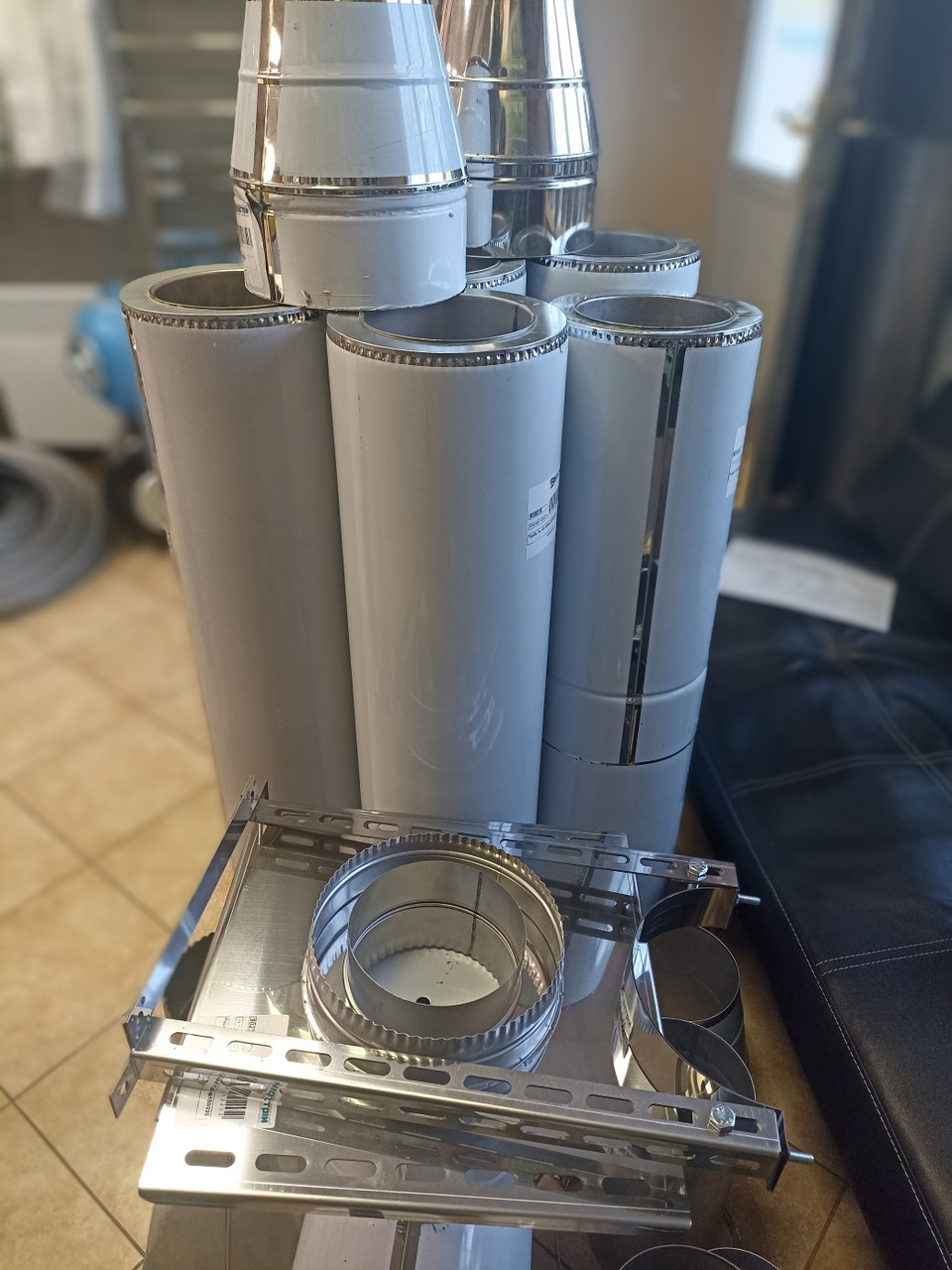

Для зовнішніх димоходів рекомендується використовувати утеплені двостінні елементи типу "сендвіч". Зміна напрямку на вертикальне здійснюється трійниками, а для зручності чищення встановлюються елементи з ревізією. Монтаж двостінних (сендвіч) труб проводиться так, щоб внутрішня труба заходила всередину попередньої, а зовні зовні зовнішня. Це перешкоджає потраплянню вологи та сприяє правильному відведенню конденсату.

Димохід кріпиться до стіни за допомогою кронштейнів, які встановлюються на кожні 2 метри труби. Кріплення мають унеможливлювати прогин труб.

Верхня частина димохода має підвищуватися мінімум на 500 мм над коньком даху, якщо труба розташована ближче ніж 1,5 метра від ковзана. За висоти труби понад 2 метри потрібне використання розтяжок. Завершивши монтаж, перевіряють тягу, наприклад, за допомогою свічки або тонкого паперу, спостерігаючи за відхиленням полум'я.

Внутрішнє розміщення

Вертикальні ділянки димоходів проходять через внутрішні приміщення вздовж стін і перегородок, виводяться через дах і міжповерхові перекриття. Для цього використовуються спеціальні прохідні патрубки.

Монтаж модульних димоходів завдяки невеликій вазі не потребує додаткового фундаменту. Основні складності пов'язані з безпечним проходженням димоходу через перекриття та герметичним виходом через дах.

Порядок монтажу внутрішнього димохода

Як і в разі зовнішнього монтажу, процес починається від опалювального агрегату. Кожен опалювальний пристрій має мати окремий димохід. Допускається під'єднання кількох агрегатів до одного димоходу, але з'єднувальні канали мають розташовуватися на різній висоті, не ближче 1 метр один від одного. Діаметр димоходу водночас розраховується з огляду на сумарну потужність під'єднаних агрегатів.

Підбір діаметра димохода

Діаметр вибирається з огляду на характеристик опалювального обладнання. Упродовж усього часу димоходу його діаметр не має бути меншим від діаметра вихідної патрубки. Переріз каналу мають відповідати ГОСТ 9817-95, з урахуванням площі не менш ніж 8 см2 на кожен кіловат потужності агрегата.

Під'єднання опалювального агрегата до димоходу

Під'єднання димоходу до опалювального обладнання для системи одноконтурних труб здійснюється за допомогою перехідника з одного діаметра на інший або безпосередньо одного з елементів системи — труби, коліна або трійника.

Потиск двоконтурних (сендвіч) труб із димоходами печей або одноконтурними трубами вимагає використання перехідного вузла. З'єднання двоконтурних (сендвіч) труб з іншими елементами закріплюються хомутами.

Вибір елементів димоходу та їх монтаж залежить від розташування вихідної патрубки опалювального агрегату (верхнього або бічного).

У разі бічного виходу патрубка, після встановлення перехідника відбувається стикування елементів горизонтальної ділянки димоходу. Для збереження тяги довжина горизонтальної ділянки не має перевищувати 1 метр. За можливістю напрямок димоходу швидко змінюється на вертикальне, використовуючи трійники з ревізією для полегшення обслуговування. Для трійника необхідний опорний кронштейн.

Під час верхнього виходу патрубка димохід можна вести вертикально відразу від опалювального агрегату.

Монтаж елементів димохода

Дзвіни одноконтурних труб монтуються «за димом» — верхній елемент надівається на нижній, щоб відвідні гази не мали перешкод на шляху вгору.

У двостінні системах монтаж проводиться «за конденсатом» — внутрішня труба верхнього елемента вставляється всередину попереднього, а зовнішня труба надівається зовні, що запобігає потраплянню вологи на утеплювач. Конденсат вільно стікає вниз.

Елементи димоходу мають стикатися щільно, на глибину не менш ніж 0,5 діаметра труби. Усі з'єднання закріплюються хомутами.

За потреби обходу конструкцій будівлі використовуються коліна, які для двостінних систем дають змогу змінювати напрямок на 45 градусів. Для одноконтурних труб випускаються коліна під кутом 45 і 90 градусів.

Прохід димоходу через перекриття

Для безпечного проходження димоходу через дерев'яні перекриття застосовуються прохідні патрубки, які ізолюють димохід від горючих матеріалів. Між трубою й перекриттям передбачається повітряний проміжок, а простір навколо гільзи патрубка заповнюється негорячою мінеральною ізоляцією. Також між накладкою патрубка та стелею укладається фольгована негоряча плита.

Важливо, щоб у місці проходу через перекриття не було стиків труб — вони мають проходити цілими ланками.

Під час проходження через другий поверх для захисту від дотику можна встановити захисний кожух із вентильованими решітками для відведення тепла.

Прохід димохода через дах

Під час виведення димоходу через дах також використовуються прохідні патрубки, як і під час міжповерхових перекриттях. Для герметизації виходу застосовуються спеціальні розділи під кут нахилу даху (15-35° або 35-55°). Вони встановлюються на трубу, що проходить через дах, і закріплюються регульованим фартухом для герметичності.

Завершення димоходу може проводитися встановленням захисного грибка, який запобігає потраплянню опадів.

Монтаж зовнішнього утепленого димоходу

Процес монтажу зовнішнього димохода починається з підготовки отвору для проходу через стіну, яке гарантує пожежну безпеку. Потім встановлюється прохідний патрубок із ізоляцією з фольгованого мінераловатного матеріалу.

Для під'єднання опалювального агрегата використовується одноконтурне коліно, яке з'єднується з двоконтурним трійником за допомогою перехідного елемента всередині приміщення. Зовнішній димохід повністю утеплений для запобігання тепловтратам.

Трійник, який використовується для зміни напрямку димохода на вертикальний, кріпиться до стіни за допомогою кронштейна, що забезпечує надійність конструкції.

За потреби димохід може проходити через схил даху. Герметичність у місці проходу досягається за допомогою чергового прохідного патрубка та оброблення для даху.

Димохід завершується флюгером, грибком або конусом, що завершує процес монтажу.
